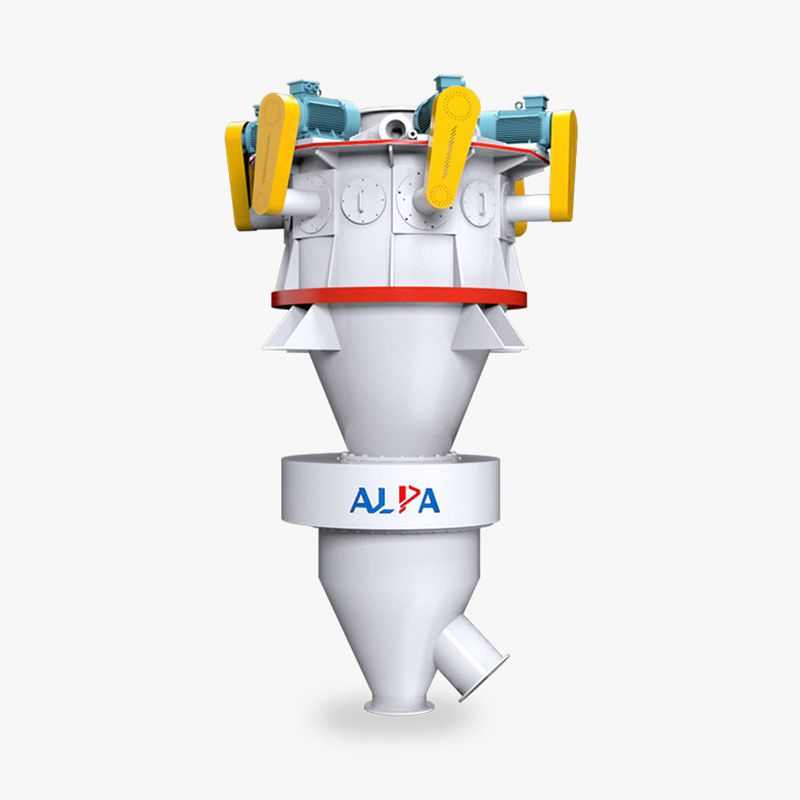

Clasificador de aire

Adecuado para separar partículas de diferentes tamaños

Clasificador de aire

Clasificador de aire

Adecuado para separar partículas de diferentes tamaños

  • El clasificador de aire utiliza la fuerza centrífuga, la gravedad y la fuerza inercial para separar partículas de diferentes tamaños en un medio (generalmente aire)
  • Una variedad de rotores clasificadores están disponibles con salida y velocidad ajustables que se pueden ajustar mediante conversión de frecuencia.
  • Sistema completo de molienda de circuito cerrado, lo que resulta en ningún desbordamiento de polvo o contaminación ambiental con bajos niveles de ruido y fácil operación
  • Se puede conectar en serie con equipos de molienda como molino de bolas, molino vertical o molino Raymond para formar un sistema de circuito cerrado
  • Rotor de molienda de cerámica disponible para productos de alta pureza sin contaminación por metales
  • Diseño a prueba de explosiones y circulación de nitrógeno, adecuado para materiales inflamables, explosivos u oxidables
Solicite una cotización
Cómo funciona

El material entra en el clasificador a través de una entrada de alimentación en su extremo inferior y luego es propulsado hacia arriba por succión de un ventilador. A medida que pasa a través del clasificador, se somete a fuertes fuerzas centrífugas generadas por una turbina que gira rápidamente. Los polvos finos calificados pasan a través de la cuchilla del clasificador a un separador ciclónico o colector de polvo para su recolección. Algunos polvos finos transportados por partículas de curso chocan con las paredes y caen hacia las entradas de aire secundarias a lo largo de la pared del cilindro. Las partículas gruesas se separan de las más finas debido a la fuerte elutriación del flujo de aire secundario; Las partículas finas se elevan para una mayor molienda, mientras que las gruesas caen en los puertos de descarga.

Principio de funcionamiento del clasificador de aire vertical de rotor único
Principio de funcionamiento del clasificador de aire horizontal de rotor único
Principio de funcionamiento del clasificador de aire multirotor horizontal
Parámetros técnicos

Clasificador de aire horizontal de rotor único

Parámetros
FW120
FW200
FW280
FW400
FW520
FW630
FW800
FW1000
Capacidad de producción (kg/h) 1~10 10~200 30~500 50~800 100~1500 200~2500 400~3000 800~5000
Tamaño del producto (D97:μm) 2.5~45 2.5~45 2.5~45 2.5~45 2.5~45 2.5~45 4~45 5~45
Máx. velocidad de rotación de la rueda clasificadora (metal, rpm) 18000 15000 8000 6000 4450 3550
Máx. velocidad de rotación de la rueda clasificadora (cerámica, rpm) 18000 15000   6000 4450 3550
Eficiencia de clasificación η% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80%
Potencia del clasificador (kW) 2.2 3 4 Transmisión por correa 7.5 / Conexión directa 7.5 Transmisión por correa 11 / Conexión directa 7.5 Cerámica: transmisión por correa 15; metal: transmisión por correa 22 / conexión directa 15 22/30 30/37
Máx. flujo de aire (m³/h) 300 600~800 1000 1400 2200~2800 3000~3500 5500~6000 8500~9500

Clasificador de aire horizontal multirotor

Parámetros
FW400/3
FW400/4
FW400/6
FW630/3
FW630/4
FW630/6
FW800/3
FW800/4
FW800/6
FW1000/3
FW1000/4
FW1000/5
FW1000/6
Capacidad de producción (kg/h) 200~1500 300~2000 1000~6000 1000~6000 2000~8000 3000~12000 2000~7500 3000~10000 5000~15000 5000~12000 8000~16000 15000~20000 20000~24000
Tamaño del producto (D97:μm) 2.5~45 2.5~45 2.5~45 2.5~45 2.5~45 2.5~45 3~45 3~45 3~45 4~45 4~45 4~45 4~45
Eficiencia de clasificación η% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80% 60~80%
Potencia del clasificador (kW) 7.5/11*3 7.5/11*4 7.5/11*6 15/22*3 15/22*4 15/22*6 22/30*3 22/30*4 22/30*6 30/37*3 30/37*4 30/37*5 30/37*6
Máx. flujo de aire (m³/h) 4200 5600 11000 11000 14500 22000 17000 22500 33500 26500 35000 43000 52000

Clasificador de aire vertical de rotor único

Parámetros
FL200
FL300
FL360
FL450
FL600
FL800/ITC4
FL900/ITC5
FL1000/ITC6
FL1200/ITC7
FL1500/ITC8
FL2000/ITC9
Capacidad de producción (kg/h) 100~300 200~1000 300~1500 1000~3000 2000~6000 5000~8000 6000~12000 8000~15000 12000~20000 15000~30000 20000~50000
Tamaño del producto (D97:μm) 5~150 6~150 6~150 8~150 8~150 10~150 15~150 15~150 20~150 25~150 25~150
Máx. velocidad de rotación de la rueda clasificadora (rpm)   2900 2930 1470 1470 1480   820 490   370
Eficiencia de clasificación η% 60~90% 60~90% 60~90% 60~90% 60~90% 60~90% 60~90% 60~90% 60~90% 60~90% 60~90%
Potencia del clasificador (kW) 4 7.5 11 15 22 37 37 45~55 55~75 75~90 90~110
Máx. flujo de aire (m³/h) 400~500 2400~2800 3500~4000 4500~6300 8000~11000 14000~18000 18000~25000 26000~30000 32000~45000 50000~60000 80000~110000

Clasificador de aire vertical multirotor

Parámetros
FL360/3
FL360/4
FL360/6
FL450/3
FL450/4
FL450/6
Capacidad de producción (kg/h) 2000~6000 4000~8000 6000~15000 3000~9000 5000~12000 8000~24000
Tamaño del producto (D97:μm) 5~150 5~150 5~150 8~150 8~150 8~150
Eficiencia de clasificación η% 60~90% 60~90% 60~90% 60~90% 60~90% 60~90%
Potencia del clasificador (kW) 33 44 66 45 60 90
Máx. flujo de aire (m³/h) 9000~10000 12000~15000 18000~24000 15000~18000 18000~24000 27000~32000

Nota: El tamaño de partícula, la gravedad específica, la dureza y la humedad de las materias primas están estrechamente asociados a la capacidad de producción. Estos parámetros solo deben usarse como referencia. Para obtener información más detallada, consulte a nuestros ingenieros.
