Molino clasificador de aire

Se utiliza para la molienda y la clasificación del tamaño de partícula en un solo proceso

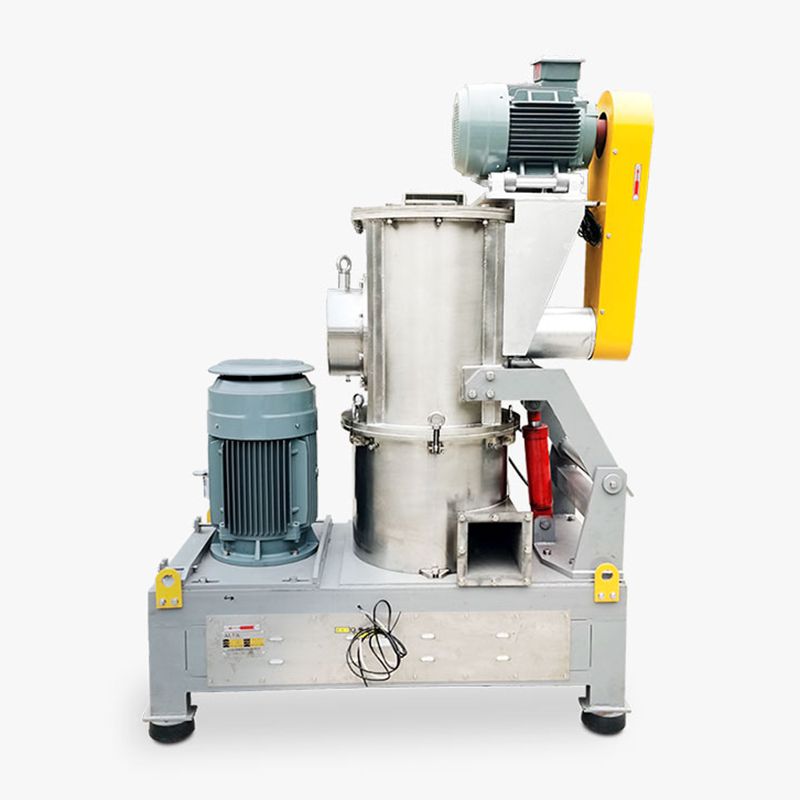

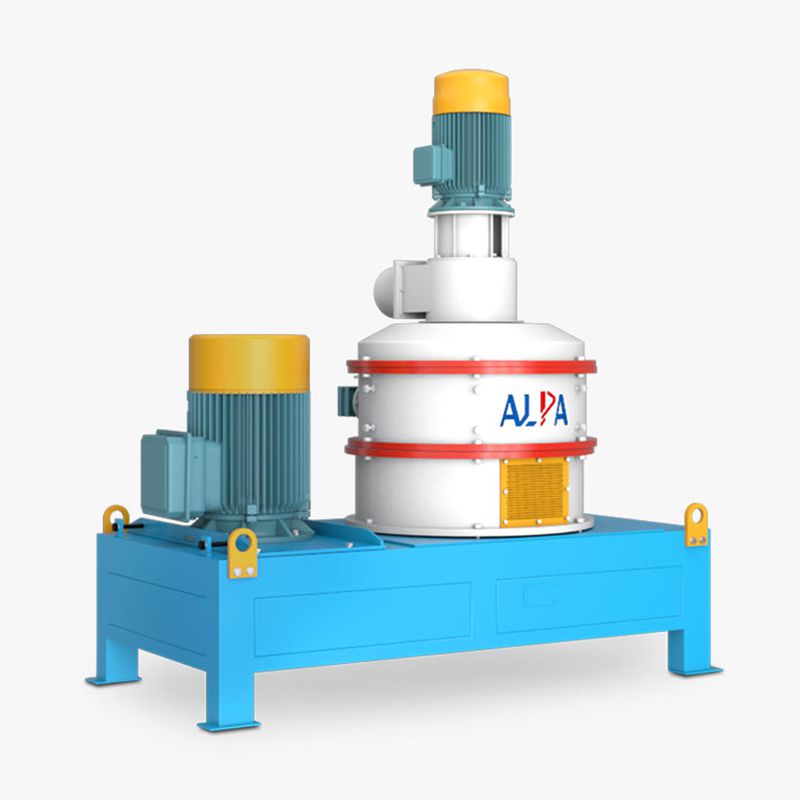

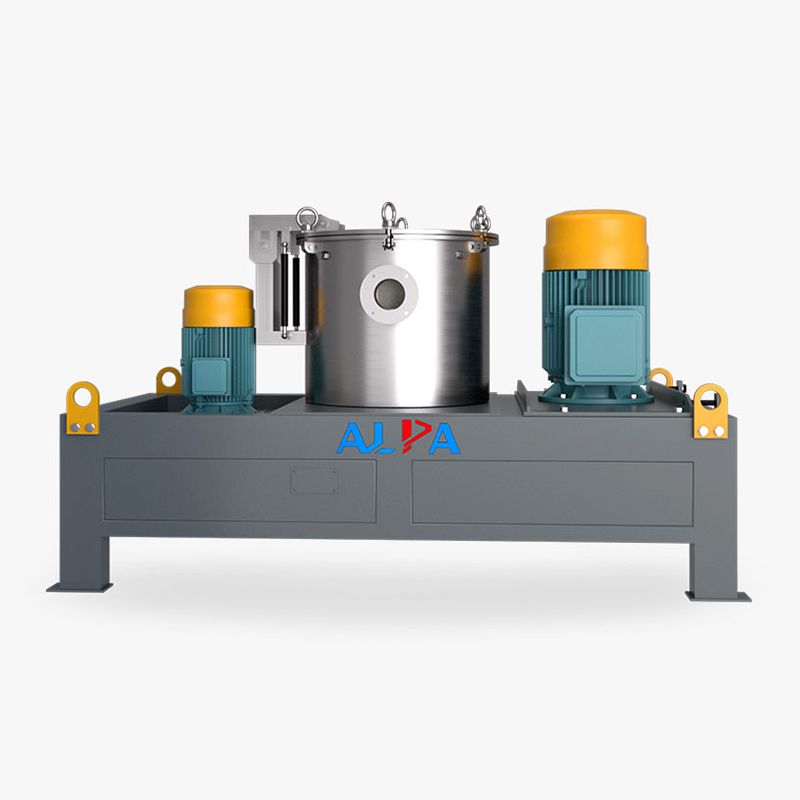

Molino clasificador de aire
  • Molino clasificador de aire
  • Molino clasificador de aire
  • Molino clasificador de aire
  • Molino clasificador de aire

    • Molino clasificador de aire

    Se utiliza para la molienda y la clasificación del tamaño de partícula en un solo proceso

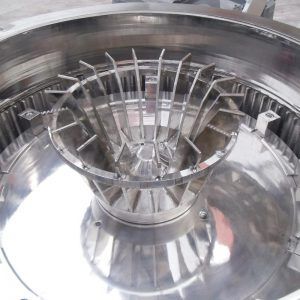

    • La integración de la molienda y la clasificación es la clave para lograr tamaños de partícula ideales. Al ajustar la rueda clasificadora, que se puede instalar horizontal o verticalmente, puede obtener fácilmente los resultados deseados.
    • Ajuste el tipo de disco de molienda en función de las características del material para maximizar la eficiencia y generar las fuerzas deseadas, lo que permite obtener resultados más rápidos y eficientes.

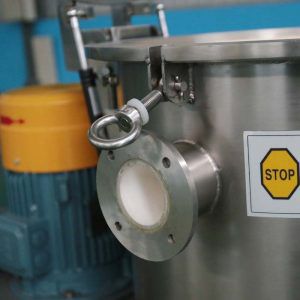

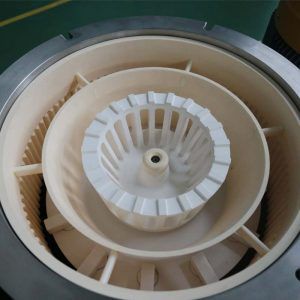

    • Los materiales cerámicos se utilizan para construir los componentes clave, asegurando que no haya absolutamente ningún contacto con el metal durante todo el proceso de molienda para una pureza superior.
    • Capaz de producir múltiples tamaños de partículas simultáneamente, todo en un sistema cerrado. Esto reduce significativamente la producción de polvo y los niveles de ruido, creando un proceso respetuoso con el medio ambiente.
    Solicite una cotización
    Cómo funciona

    El sistema de alimentación introduce uniformemente los materiales en la cámara de molienda, donde se someten a un disco de molienda giratorio de alta velocidad. Bajo la fuerza centrífuga, el material choca con el anillo del engranaje de molienda y luego se ve afectado por varias fuerzas integrales, como el cizallamiento, la fricción y la colisión. Las partículas de tierra se mueven con el flujo de aire a la cámara de clasificación, donde una rueda clasificadora regulada por conversión de frecuencia clasifica los polvos gruesos y finos. Solo el polvo calificado ingresa al separador ciclónico o al colector de polvo para su recolección. Las partículas más gruesas se envían de vuelta a la cámara de molienda para su posterior molienda.

    Principio de funcionamiento del molino clasificador de aire de la serie CSM-V
    Principio de funcionamiento del molino clasificador de aire de la serie CSM-HJ
    Principio de funcionamiento del molino clasificador de aire de la serie CSM-VD
    Parámetros técnicos

    CSM-V

    Parámetros
    280
    350
    410
    510
    710
    760
    900
    1000
    1100
    1250
    1500
    2000
    Diámetro del disco de molienda (mm) 280 340 410 510 710 760 900 1000 1100 1250 1500 2000
    Diámetro del anillo del engranaje de molienda (mm) 290 350 420 520 720 770 910 1010 1110 1260 1510 2010
    Velocidad de rotación del disco de molienda (rpm) 7500 6215 4800 4200 3000 2800 2350 2100 1920 1800 1500 1120
    Velocidad lineal máx. del disco de molienda (m/s) 110.0 110.6 103.0 112.2 111.5 111.4 110.7 110.0 110.6 117.3 117.0 117.0
    Potencia del disco de molienda (kW) 7.5 11~15 22 30 45 55 75~90 90 110~132 160~200 250 355
    Potencia del clasificador (kW) 2.2 3 4 5.5 7.5 7.5~11 15 15~22 22~30 22~37 45~55 55~75
    Máx. velocidad de rotación de la rueda clasificadora (rpm) 4500 4000 3250 3000 2920 2500 2200 2000 1800 1800 1500 1150
    Máx. flujo de aire (m³/h) 700 1200 1800 3000 4500 5400 8000 10000 12000 16500 22500 36000

    CSM-H

    Parámetros
    280
    400
    510
    710
    1000
    1250
    1500
    Diámetro del disco de molienda (mm) 280 410 510 710 1000 1250 1500
    Velocidad de rotación del disco de molienda (rpm) 7500 4800 4200 3000 2100 1800 1500
    Velocidad lineal máx. del disco de molienda (m/s) 110.0 103.0 112.2 111.5 110.0 117.0 117.0
    Potencia del disco de molienda (kW) 7.5 22 30 45 75~90 132~160 200~250
    Potencia del clasificador (kW) 3 5.5 7.5 15 22 30 45
    Máx. velocidad de rotación de la rueda clasificadora (rpm) 8500 6000 4650 3300 2400 1900 1500
    Máx. flujo de aire (m³/h) 600 1800 3000 4500 7500 12000 16500

    CSM-VD

    Parámetros
    280
    350
    450
    510
    710
    900
    1100
    Diámetro del disco de molienda (mm) 280 350 450 510 710 900 1100
    Velocidad de rotación del disco de molienda (rpm) 7000 5600 4350 3850 2760 2350 1920
    Velocidad lineal máx. del disco de molienda (m/s) 102.6 102.6 102.5 102.6 102.6 110.7 110.6
    Potencia del disco de molienda (kW) 7.5 11 22 30 45 75~90 110~132
    Potencia del clasificador (kW) 1.5 3 5.5 5.5 7.5 15 30
    Máx. velocidad de rotación de la rueda clasificadora (rpm) 4500 4000 3200 3000 3000 2200 2000
    Máx. flujo de aire (m³/h) 600 1200 2400 3000 4500 8000 12000

    CSM-HJ

    Parámetros
    400
    500
    630
    800
    1000
    1250
    1500
    Diámetro del disco de molienda (mm) 410 510 630 760 1000 1250 1500
    Velocidad de rotación del disco de molienda (rpm) 4800 4200 3380 2800 2100 1800 1500
    Velocidad lineal máx. del disco de molienda (m/s) 103.0 112.2 111.4 111.4 110.0 117.3 117.0
    Potencia del disco de molienda (kW) 22 30 37 55 90 160~200 250
    Potencia del clasificador (kW) 4 5.5 7.5 7.5~11 15~22 22~37 37~45
    Máx. velocidad de rotación de la rueda clasificadora (rpm) 6000 4650 4000 3000 2400 1900 1500
    Máx. flujo de aire (m³/h) 1600 3000 5400 5400 10000 16500 22500

    Nota: El tamaño de partícula, la gravedad específica, la dureza y la humedad de las materias primas están estrechamente asociados a la capacidad de producción. Estos parámetros solo deben usarse como referencia. Para obtener información más detallada, consulte a nuestros ingenieros.

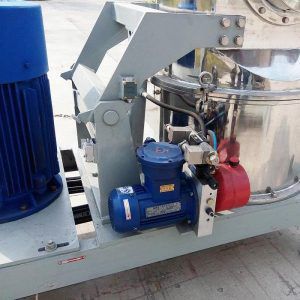

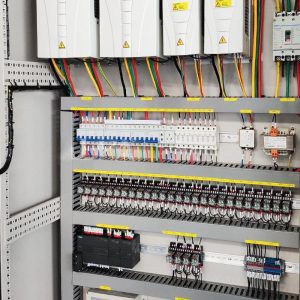

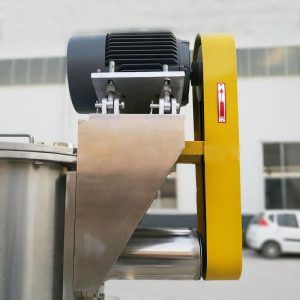

    Fotos
    • Molino clasificador de aire
    • Molino clasificador de aire
    • Molino clasificador de aire
    • Molino clasificador de aire
    • Molino clasificador de aire
    • Molino clasificador de aire
    ALPA es un fabricante líder con años de experiencia muy respetado en el procesamiento de partículas y polvo, transformando la forma en que la industria ve el procesamiento tradicional de polvo. En ALPA estamos continuamente invertiendo en investigación y desarrollo para brindar solo equipos de procesamiento de partículas y polvo de alta calidad, por lo que se ha especilizado en la molienda seca, clasificación y separación, control de la forma del polvo y modificación de la superficie de partículas y polvos en las últimas dos décadas. Gracias a la cooperación con clientes en diversas partes del mundo y experiencia obtenida, somos competentes en el suministro de productos a medida, los cuales son certificados CE. Entre nuestro catálogo de productos se incluyen los molinos de chorro de aire, molinos mecánicos, clasificadores de aire, molino de bolas con clasificador, líneas de modificación de superficie y más.
